Узел прохода дымоудаления
Дата обновления цены: 30.05.2026
от 1 210.00₽

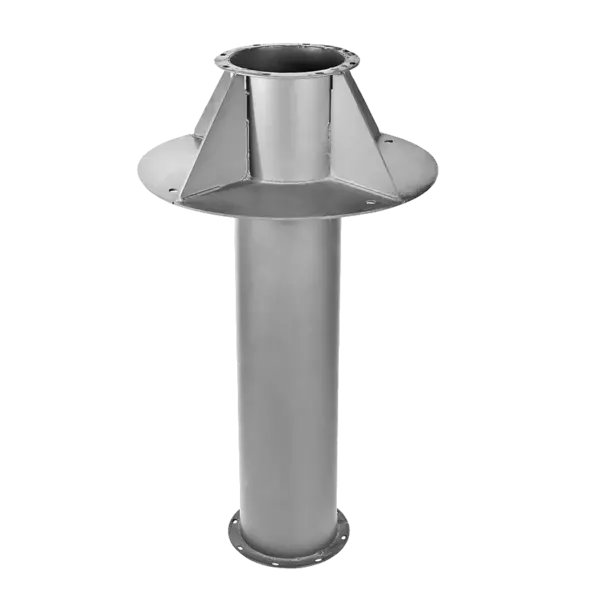

Узел прохода (УП) систем дымоудаления применяется для герметичного вывода вытяжных шахт и воздуховодов через кровельные конструкции или межэтажные перекрытия. Изделие состоит из основного металлического канала (прямоугольного или круглого сечения) и приваренной опорной площадки («юбки»), которая фиксируется на строительных конструкциях.
Для скатных кровель изготавливаем узлы прохода с заданным углом наклона основания (до 70 градусов) – по ТЗ. В системах дымоудаления элементы выполняются из утолщенной черной стали (от 0,8 до 8,0 мм), что обеспечивает высокую жесткость монтажного узла и возможность нанесения требуемого слоя огнезащитной изоляции.
Антикоррозионная обработка по умолчанию, огнезащитная — по ТЗ. Возможен предел огнестойкости EI 60.
| Форма сечения | круг, прямоугольник |
|---|---|
| Диаметр трубы, мм | 100 – 1250 |
| Размер стороны, мм | от 100х100 до 1250х1250 |
| Угол | до 70, по ТЗ |
| Материал изготовления | нержавеющая или оцинкованная сталь – по ТЗ, черная сталь |
| Толщина стенки, мм | 0.8–8.0, иное (по ТЗ/проекту) |
| Способ производства | сварка |
| Класс герметичности | А/В/С – по проекту, П/Н |
| Обработка поверхности | антикоррозионная (по умолчанию), огнезащитная (по ТЗ заказчика) |
| Способ соединения | без фланца, фланец |
| Нормативная документация | СП/ГОСТ по проекту, ТУ 8683-001-01714788 2023 |
| Завод-изготовитель | Саргон |
