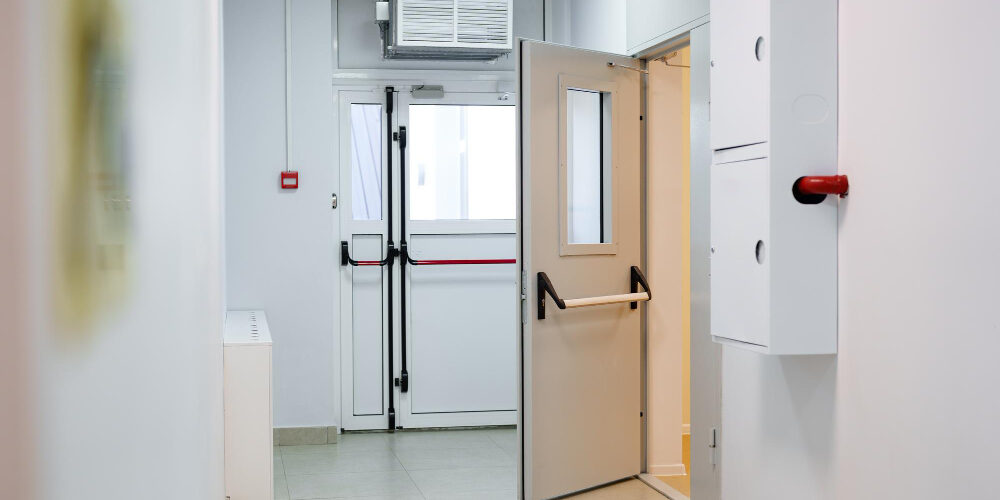

Нужна ли вытяжка дыма из коридора? Ответ зависит не от одного окна или отметки длины на плане. Коридор короче 15 м может требовать дымоудаления из-за высоты здания или выхода на незадымляемую лестницу. А если он длиннее 15 м, то не обязательно подпадает под правило о длине: оно действует не для всех зданий и только при отсутствии естественного проветривания при пожаре.
Чтобы разобраться с конкретным коридором, последовательно проверяют этаж и высоту здания, выходы из помещений, возможность проветривания и связь с лестницей. Если находится основание для вытяжки, смотрят, применимо ли исключение. Такой порядок помогает не делать вывод по одному признаку и не смешивать удаление дыма из коридора с подпором воздуха в соседних объёмах. Полные условия приведены в СП 7.13130.2013.
Здание выше 28 м
Представим общий коридор жилого этажа: он короткий, а на наружной стене есть окна. Кажется, что дымоудаление ему не требуется. Но сначала нужно проверить высоту здания. Если его пожарно-техническая высота более 28 м, продукты горения из коридора удаляют независимо от его длины и наличия окон. Это требование подп. «а» п. 7.2 СП.
Высоту для этой проверки не определяют по числу этажей или отметке кровли. Её считают по правилам определения пожарно-технической высоты здания — от уровня проезда пожарных автомобилей до верхнего этажа. Если исходные отметки вызывают сомнение, следует обратиться к проектным данным, а не оценивать высоту по фасаду.
Правило относится к коридорам наземных этажей и цоколей с заглублением менее 0,5 м.
Помимо жилых домов, оно распространяется на общественные, административно-бытовые и многофункциональные здания. При этом встроенный или встроенно-пристроенный коридор на нижнем надземном этаже может быть конструктивно изолирован от остального здания. Для таких коридоров предусмотрено отдельное исключение — подп. «к» п. 7.3. Оно снимает проверяемое требование по высоте, но не отменяет необходимость проверить остальные основания, относящиеся к этому коридору.
Цоколь и подвал
Граница 0,5 м меняет основание проверки. Коридор цоколя, заглублённого менее чем на 0,5 м, рассматривают вместе с наземными этажами. Если заглубление составляет 0,5 м или больше, действует другое условие: дымоудаление из коридора требуется, когда в него выходят помещения с постоянным пребыванием людей. Это подп. «б» п. 7.2; в нём названы в том числе жилые здания.
Здесь важен не просто список помещений на подземном этаже, а их непосредственная связь с проверяемым коридором. Если помещение с постоянным пребыванием людей находится в другом крыле и выходит в иной коридор, это не подтверждает требование именно для рассматриваемого участка. И наоборот: небольшая длина коридора не отменяет подп. «б», потому что порог 15 м в нём не установлен. По тому же условию проверяют пешеходные тоннели подвальных и заглублённых цокольных этажей.
Коридор длиннее 15 м
Часто проверку начинают с длины, хотя само по себе число 15 м не действует для любого здания. Подп. «в» п. 7.2 относится к коридорам наземных этажей и цоколей с заглублением менее 0,5 м в зданиях от двух этажей. Вытяжка по этому основанию нужна, если коридор длиннее 15 м и не имеет естественного проветривания при пожаре. В перечне названы общественные, административно-бытовые, многофункциональные, а также производственные и складские здания категорий А, Б и В. Жилых домов в этом подпункте нет.
Поэтому фраза «коридор жилого дома длиннее 15 м — значит, нужна вытяжка» неверна. Его проверяют по другим применимым основаниям: например, по высоте дома, заглублению этажа или сообщению с незадымляемой лестницей.
Что считается проветриванием при пожаре

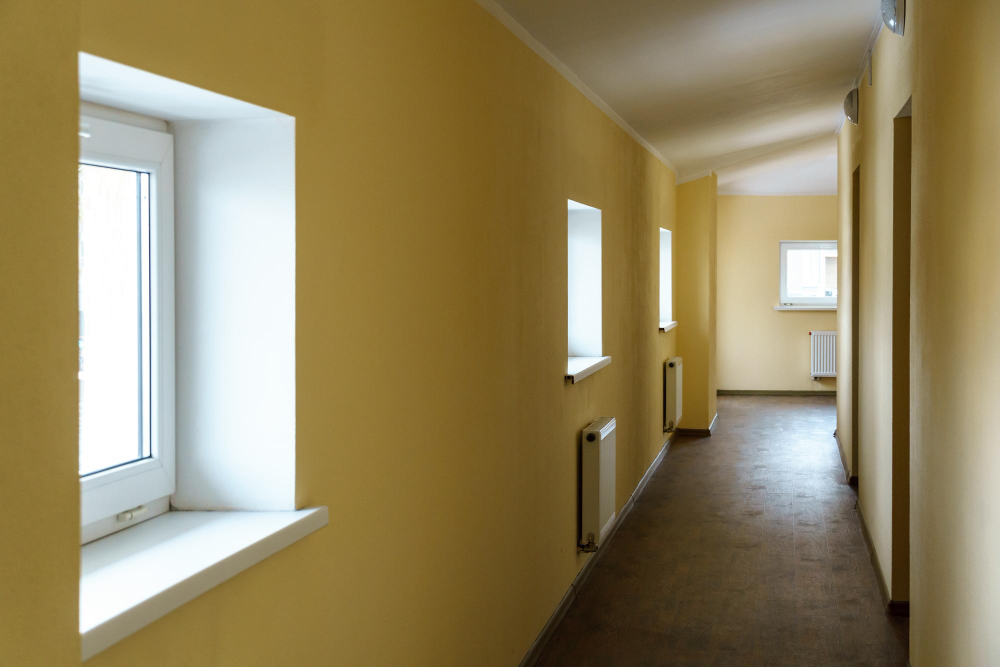

Окна на фасаде ещё не доказывают, что коридор проветривается при пожаре. По п. 8.5 СП в его наружной стене нужны открываемые оконные или иные проёмы. Для них установлены размеры и расположение: ширина не менее 1,6 м на каждые 30 м длины коридора, верхняя кромка не ниже 2,5 м от пола, нижняя — не выше 1,5 м. Ручка или другой элемент для ручного открывания должен находиться не выше 1,7 м и оставаться доступным. Пункт также допускает определение необходимого количества и размеров проёмов расчётом.
Глухое остекление этим требованиям не отвечает. Узкую фрамугу под потолком или окно, к механизму которого нельзя свободно подойти, тоже нельзя считать достаточным проветриванием только потому, что они обозначены на фасаде.
Если коридор короче 15 м или для него предусмотрено соответствующее требованиям естественное проветривание, отпадает именно основание, связанное с длиной и отсутствием проветривания. На этом проверка не заканчивается: высота здания и сообщение с незадымляемой лестницей по-прежнему могут требовать вытяжки.
Выход на незадымляемую лестницу
Следующий вопрос — куда ведёт коридор. Подп. «г» п. 7.2 требует удалять продукты горения из коридоров, непосредственно сообщающихся с незадымляемыми лестничными клетками всех типов. Порог в 15 м здесь не указан. Поэтому короткий коридор с таким выходом нельзя исключить из проверки только по его длине.
При этом дым удаляют из коридора, а не из лестничной клетки. Защита самой лестницы устроена иначе. В клетку Н2 подают наружный воздух для подпора; у клетки Н3 воздух подают в тамбур-шлюз на этаже пожара. К лестнице Н1 проходят через наружную воздушную зону — её нельзя описывать как ту же схему подпора, что и Н2.
Если между коридором и лестницей есть тамбур-шлюз, простого соседства этих зон на плане недостаточно, чтобы назвать сообщение непосредственным. Нужно смотреть путь через двери и требования к защите смежных объёмов. При этом шлюз не превращается в лестницу: он защищает переход между зонами, а подпор в нём проверяют по собственным условиям СП.
Как определяют длину коридора
У коридора с поворотом измеряют не только первый прямой участок до угла. По п. 7.8 СП длину определяют как сумму последовательно расположенных участков, выделенных на плане. Именно полученную длину сравнивают с порогом, если проверяют правило о коридоре более 15 м.
Отдельно СП рассматривает тупиковые части коридоров. Их нельзя разделить перегородками с дверями на отрезки менее 15 м и считать, что требование к дымоудалению исчезло. Если такое отделение необходимо по планировке, образовавшиеся тупиковые коридоры защищают вытяжной противодымной вентиляцией. Дверь сама по себе не начинает отсчёт длины заново.
Когда вытяжку не предусматривают
После проверки оснований из п. 7.2 можно перейти к исключениям п. 7.3. Для коридора важны два случая.
- Первый — из каждого помещения, имеющего выход в коридор через дверной проём, продукты горения удаляются непосредственно вытяжной противодымной вентиляцией. Тогда отдельная вытяжка из коридора может не требоваться. Если дым удаляют только из части выходящих в него помещений, условие не выполнено.
- Второй случай относится к коридору без естественного проветривания. Во всех помещениях с выходом в него не должно быть постоянных рабочих мест или постоянного пребывания людей; на выходах нужны противопожарные двери в дымогазонепроницаемом исполнении с установленными нормой характеристиками. Обозначения «противопожарная дверь» на плане недостаточно, чтобы подтвердить всё исключение.
Есть существенное ограничение: исключения п. 7.3, как правило, не действуют для коридоров, сообщающихся с объёмами под приточной противодымной защитой — незадымляемой лестницей, лифтовой шахтой, тамбур-шлюзом или безопасной зоной. Поэтому наличие дымогазонепроницаемых дверей у помещений не позволяет автоматически убрать вытяжку из коридора, связанного, например, с лестницей Н2. Для отдельных производственных и технических помещений СП устанавливает особые условия; на коридор жилого или общественного здания их не переносят.
Условия в одной таблице
| Признак коридора | Когда рассматривают вытяжку | Что проверить отдельно |
|---|---|---|
| Наземный этаж или цоколь с заглублением менее 0,5 м в здании выше 28 м | По высоте здания, независимо от длины и окон | Назначение здания; для изолированного коридора нижнего этажа — подп. «к» п. 7.3 |
| Подвал или цоколь с заглублением от 0,5 м | Когда в коридор выходят помещения с постоянным пребыванием людей | Выходы именно в этот коридор, а не просто наличие помещений на этаже |
| Длина более 15 м без естественного проветривания | При условиях по этажности и назначению здания | Соответствуют ли открываемые проёмы п. 8.5; жилые дома в подп. «в» не названы |
| Непосредственное сообщение с незадымляемой лестницей | Независимо от длины коридора | Тип лестницы и фактическую схему сообщения с ней |
| Тупиковая часть разделена дверями | Разделение не снимает требование само по себе | Длину исходной тупиковой части и защиту образованных коридоров |
Каждая строка — отдельное основание для проверки, а не готовое заключение по одному признаку. Если для коридора подходит несколько строк, нельзя отбросить их все из-за окна, небольшой длины или двери посередине.
Элементы системы дымоудаления для коридора
Когда проектом предусмотрена вытяжка дымоудаления из коридора или вам нужно укомплектовать систему противодымной вентиляции всего здания, вы можете заказать все элементы у производителя. Завод «Саргон» изготавливает всё необходимое для трассы дымоудаления:
Частые вопросы
Нужна ли вытяжка в коридоре длиной 12 м с окнами?
Правило о длине более 15 м к нему не относится. Но вытяжка всё равно может требоваться, например, из-за высоты здания или непосредственного сообщения с незадымляемой лестницей. А если решение зависит от естественного проветривания, следует проверить открываемые проёмы по п. 8.5 — не просто наличие остекления.
Требуется ли противодымная вентиляция коридора в жилом доме?
Зависит от этажа, высоты и связей коридора с другими зонами. Для наземного этажа в доме выше 28 м проверяют основание по высоте; для заглублённого цоколя или подвала — выходы из помещений с постоянным пребыванием людей. Правило о коридоре длиннее 15 м само по себе на жилые дома не распространяется.
Если разделить тупиковый коридор дверью, длину считают заново?
Нет. СП прямо рассматривает разделение тупиковой части перегородками с дверями на участки менее 15 м: при необходимом разделении образовавшиеся тупиковые коридоры защищают вытяжкой. Если коридор поворачивает, его длину определяют по сумме последовательно расположенных участков.
