Приточно-вытяжная противодымная вентиляция — это две ветви одного пожарного сценария. Вытяжная противодымная вентиляция удаляет продукты горения из коридора или помещения. Приточная противодымная вентиляция подаёт наружный воздух, но решает две разные задачи: создаёт подпор в объёме, который нужно защитить от дыма, либо компенсирует воздух, который забрала вытяжка. На плане и в спецификации важно различать не только вытяжную и приточную системы, но и два назначения притока.
Система вытяжной противодымной вентиляции отводит продукты горения наружу. Подпор не пускает их на защищаемый путь эвакуации, компенсация поддерживает работу вытяжки в той зоне, откуда дым удаляют. СП 7.13130.2013 не разрешает обойтись одной приточной противодымной вентиляцией, если помещения или коридоры через двери сообщаются с лестницей, шахтой лифта или другим объёмом, который эта приточка защищает. В таких смежных коридорах и помещениях вытяжка нужна.
Три задачи — три направления воздуха
Проще всего различить системы по тому, откуда и куда движется воздух при пожаре.
| Задача | Где система работает | Направление потока | Что видно на схеме |
|---|---|---|---|
| Удаление продуктов горения | Коридор или помещение, из которого предусмотрено дымоудаление | Из защищаемой вытяжкой зоны — наружу | Дымоприёмное устройство, клапан, вытяжной канал или шахта |
| Подпор | Лестничная клетка, тамбур-шлюз, лифтовая шахта, безопасная зона — в случаях, указанных нормой | Наружный воздух — в объём, который нужно защитить от дыма | Приточный канал и точки подачи в защищаемый объём |
| Компенсация | Коридор или помещение, где работает вытяжка | Наружный воздух — в нижнюю часть этого же объёма | Отдельная подача для возмещения удаляемого воздуха |
Подпор и компенсация относятся к приточной противодымной вентиляции, но не заменяют друг друга. Если воздух поступает в лестницу, чтобы дым не прошёл через дверь, это подпор. Если он поступает в нижнюю часть коридора, из которого удаляют продукты горения, — компенсация. Так устроен перечень направлений подачи в п. 7.14 СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности».
Как устроена вытяжная ветвь
Устройство вытяжной противодымной вентиляции зависит от того, откуда удаляют продукты горения: из коридора, из помещения, из атриума или с закрытой автостоянки. Здесь важнее сам путь дыма.

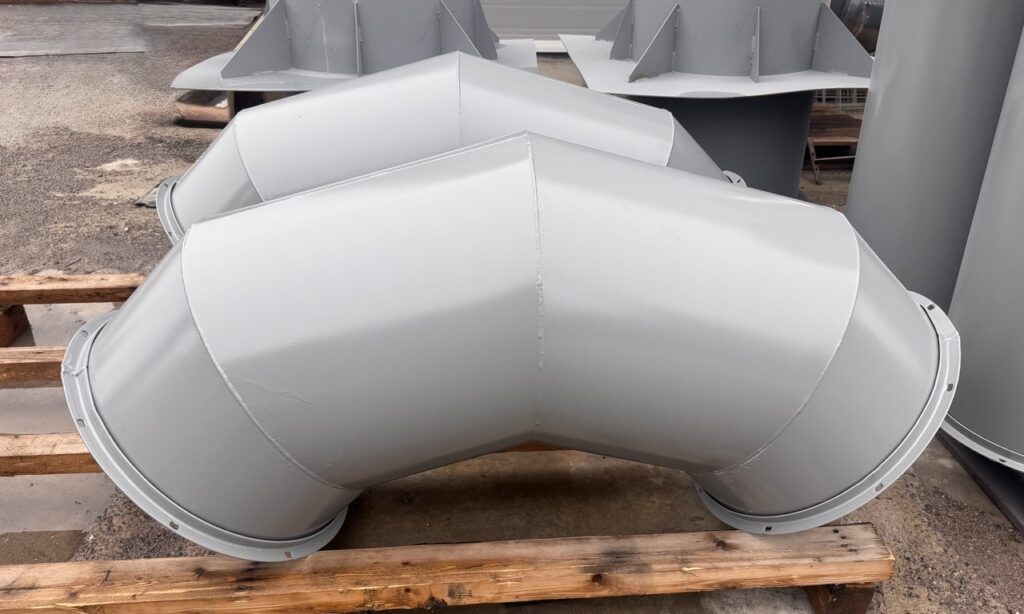

При механическом дымоудалении поток идёт так: дымоприёмное устройство в обслуживаемой зоне, нормально закрытый противопожарный клапан, который открывается по сценарию, воздуховод или шахта, вентилятор и выброс наружу. Отводы, переходы и тройники только соединяют участки трассы. Состав узла всё же зависит от места отбора: из коридора дым забирают иначе, чем прямо из помещения.
В коридоре дымоприёмное устройство ставят под потолком, не ниже верхнего края дверных проёмов эвакуационных выходов. Так п. 7.8 держит отбор в верхней части коридора, где собирается дым. Решётка у клапана — отдельное изделие. Она не заслонка и не должна мешать створке открываться.
Нормально закрытый клапан открывает путь дыму в нужной зоне. Его не стоит путать с огнезадерживающим клапаном общеобменной вентиляции: тот в обычном режиме открыт и при пожаре канал перекрывает. Похожее место на схеме не делает эти клапаны взаимозаменяемыми.
Естественное и механическое удаление
Механическая противодымная вентиляция тянет дым вентилятором. Естественная противодымная вентиляция обходится без него: продукты горения уходят через шахты с дымовыми клапанами, дымовые люки, открываемые фонари или фрамуги, если это заложено проектом.
Выбор не сводится к тому, есть ли в помещении открываемый проём. По п. 7.10 непосредственно из помещений одноэтажного здания допускается и механическое, и естественное удаление. В многоэтажном здании вытяжка механическая; с верхних этажей естественное удаление возможно только на условиях этого пункта. Створки люков и фрамуг должны открываться в расчётном пожарном режиме и оставлять нужное проходное сечение.
Подпор: защита смежного объёма
Приточная противодымная вентиляция создаёт подпор там, куда дым из соседнего коридора или помещения проходить не должен. В зависимости от планировки это лестницы Н2, отдельные лифтовые шахты, тамбур-шлюзы, лифтовые холлы и безопасные зоны. Полный перечень — в п. 7.14.
Представим выход из коридора на лестницу Н2. Дым удаляют из коридора, а в лестницу подают наружный воздух. Пока дверь закрыта, перепад давления держит продукты горения в коридоре. Когда дверь открывают, поток из лестницы в коридор должен по-прежнему перекрывать дыму дорогу.
Запоминать одну цифру «подпора» здесь не стоит: важно, к какому объёму она относится. Для лестниц Н2 и ряда других защищаемых объёмов СП задаёт 20–150 Па относительно смежных помещений, для шахт лифтов — 20–70 Па. У тамбур-шлюзов режим другой. Где-то смотрят давление при закрытой двери, где-то скорость воздуха в открытом проёме. Паспортное значение с лестницы нельзя перенести на шахту лифта и нельзя считать достаточным для любого шлюза.
Верхняя граница связана с эвакуацией. При совместной работе приточной и вытяжной систем перепад на закрытых дверях эвакуационных выходов не должен превышать 150 Па. Поэтому вытяжку из коридора и подпор лестницы считают вместе: два независимых вентилятора легко выходят за этот предел.
Компенсация: приток в зону вытяжки
Компенсацию подают не в лестницу, а в нижнюю часть того объёма, откуда удаляют продукты горения. П. 7.14 предусматривает её для атриумов, пассажей и других помещений с вытяжкой, включая коридоры. Подача возмещает удаляемый объём, чтобы вытяжка продолжала работать в расчётном режиме, а дым оставался в верхней зоне.

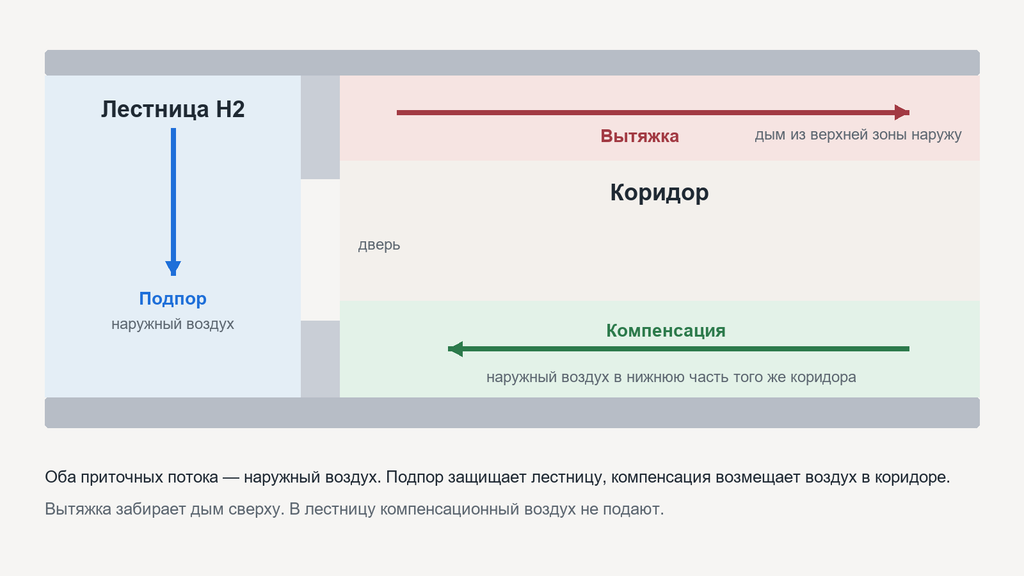

На том же этаже это видно сразу.
Под потолком коридора — дымоприёмник вытяжной ветви, внизу того же коридора — компенсационный воздух. В лестницу Н2 приходит другая приточная ветвь, подпор. Оба канала на схеме подписаны как приток, но обслуживают разные объёмы.
Дисбаланс притока и вытяжки не означает, что расходы нужно уравнять. Положительный дисбаланс в защищаемом помещении СП не допускает: притока не должно быть больше, чем удаляет вытяжка. Отрицательный при совместной работе систем ограничен 30%. Это проверяют расчётом сценария, а не прикладывают как готовую пропорцию к любой паре вентиляторов.
Компенсационная подача дым не удаляет. Продукты горения забирает вытяжная система, приток только возмещает объём. Если функции поменять местами, легко ошибиться и с назначением канала, и с точкой на плане.
Как системы включаются
Оборудование противодымной вентиляции запускается автоматически или дистанционно. Сценарий открывает нужные клапаны и включает ветви, которые относятся к месту пожара. Вытяжная противодымная вентиляция должна стартовать на 20–30 секунд раньше приточной. Это пауза между двумя ветвями, а не отсрочка вытяжки после сигнала о пожаре.
Общеобменную вентиляцию по сценарию отключают. Из этого не следует, что её нельзя использовать для противодымной защиты: п. 7.18 такое совмещение допускает, если система выполняет требования пп. 7.1–7.17. По одному названию в спецификации вывод делать рано — смотрят схему и алгоритм.
Как различить элементы в проекте

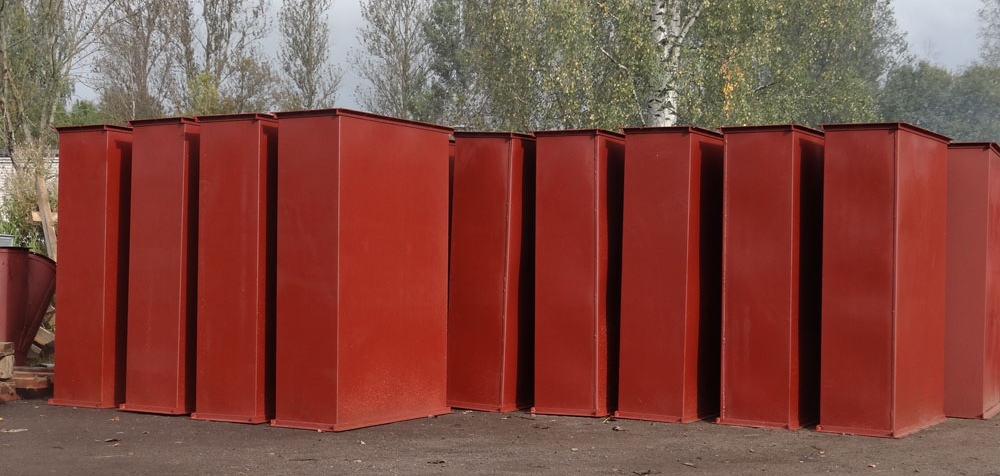

Прямоугольный воздуховод сам по себе ничего не говорит: он может стоять и на вытяжке, и на притоке. Сначала смотрят, какой объём обслуживает ветвь и куда идёт поток, потом обозначение, точки присоединения и строку спецификации.
| Элемент | Где встречается | На что обратить внимание |
|---|---|---|
| Прямой воздуховод | Вытяжка, подпор, компенсация | Какая зона обслуживается; проходит ли участок транзитом через другой пожарный отсек |
| Отвод, переход, тройник | В обеих ветвях | Направление и геометрия трассы, размеры присоединений |
| Шахта, сварной короб | Вертикальные и магистральные участки вытяжки или притока | Назначение шахты и требования к её участкам |
| Дымоприёмное устройство и нормально закрытый клапан | На вытяжной ветви в зоне отбора продуктов горения | Откуда удаляется дым и какой клапан открывается по сценарию |
| Решётка на клапан | У предусмотренного проектом клапана | Типоразмер клапана, свободное сечение и работа заслонки |
| Гибкая вставка | У вентилятора, если предусмотрена проектом | Допустимость применения и материал для данной системы |
| Компенсатор линейных тепловых расширений, КЛТР | На предусмотренном участке огнестойкого канала | Температурное удлинение трассы; не путать с гибкой вибровставкой |
| Обратный клапан | У вентилятора, если предусмотрен заданием | Направление потока; не путать с противопожарным клапаном |
| Узел прохода | В месте пересечения трассой кровли или другого ограждения | Привязка к каналу, ограждению и проектному решению прохода |
Решётка и клапан на входе в дымовую шахту — узел вытяжки. Канал, который заканчивается подачей в лестницу Н2, — подпор. Канал в нижнюю часть коридора с работающей вытяжкой — компенсация.
В документации слово «компенсация» встречается ещё в двух чужих смыслах. Компенсационный приток возмещает удаляемый воздух. КЛТР компенсирует тепловое удлинение стального воздуховода. Гибкая вставка у вентилятора развязывает вибрацию. Это разные позиции, одна другую не заменяет.
Какие характеристики сверять
Когда назначение ветви ясно, можно смотреть параметры канала. Частая ошибка — перенести характеристики с соседней системы только потому, что сечение совпало.
Класс герметичности для воздуховодов и вытяжной, и приточной противодымной вентиляции — В. На вытяжке неплотности подсасывают воздух в сеть, на притоке через них теряется часть подачи. Класс относится к каналу и стыкам, а не к подписи в ведомости.
Предел огнестойкости зависит от того, куда проложен участок и что он защищает. Транзитный канал за пределами обслуживаемого пожарного отсека и канал внутри отсека — разные случаи. У притока тоже нет одной цифры на все ветви: подача в безопасную зону и подача для компенсации удаляемого воздуха в пп. 7.11 и 7.17 разведены. Значение берут из проекта, а не назначают по марке стали.
Толщина листа у металлического воздуховода с нормируемым пределом огнестойкости — расчётная, но не менее 0,8 мм. К материалам разъёмных соединений СП тоже предъявляет свои требования. Поэтому в спецификации смотрят не только прямые участки, но и отводы, переходы и стыки.
Если по каналу с нормируемым пределом огнестойкости идёт газ теплее 100°C, п. 6.13 требует компенсацию линейных расширений. В пункте есть исключения, и при расчётном обосновании отдельный компенсатор иногда не ставят. КЛТР не добавляют на каждый метр трассы и не вычёркивают из спецификации, не посмотрев, какой это участок.
Отдельно сверяют присоединения клапанов, размеры решёток и направление обратных клапанов.
Элементы противодымной вентиляции в каталоге «Саргона»
Завод «Саргон» в Санкт-Петербурге изготавливает элементы трасс для систем дымоудаления и подачи воздуха (исполнение берут из проектной спецификации):
Частые вопросы
Чем вытяжная противодымная вентиляция отличается от приточной?
Вытяжная удаляет продукты горения наружу. Приточная подаёт наружный воздух: либо подпором в защищаемый объём, либо компенсацией в зону вытяжки. Ветвь определяют по зоне и направлению потока, а не по форме воздуховода.
Можно ли предусмотреть только подпор лестницы?
Нет, если с лестницей через двери сообщаются коридоры или помещения. П. 7.1 требует сочетания приточной и вытяжной противодымной вентиляции: дым удаляют не из самой лестницы, а из тех зон, откуда он мог бы в неё попасть.
Что означает компенсация воздуха при дымоудалении?
Это подача наружного воздуха в нижнюю часть зоны, где работает вытяжка. Соседнюю лестницу или шахту лифта такая подача не защищает. Расход и точки определяют проектом для совместной работы систем.
Чем противодымная вентиляция отличается от общеобменной?
Общеобменная система обслуживает обычный режим здания. Противодымная включается по пожарному сценарию. Общеобменную сеть можно использовать для этой задачи только если она удовлетворяет требованиям к противодымной защите.
